Ako podporujú prívesy KTG s hydraulickými nápravami ťažkú ​​prepravu?

Čo je ťažký príves a kedy ho potrebujete?

A Ťažký príves je ťahaná alebo samohybná dopravná platforma navrhnutá na prepravu nákladov, ktoré presahujú kapacitu štandardných komerčných nákladných prívesov, ktoré sú zvyčajne definované ako užitočné zaťaženie nad 40 ton, so špecializovanými konfiguráciami dosahujúcimi desiatky tisíc ton pre najnáročnejšie projekty priemyselnej dopravy. Ťažké návesy sú základným predpokladom výstavby rozsiahlej infraštruktúry, realizácie projektov v oblasti ropy a zemného plynu, inštalácie elektrickej energie, prevádzky lodeníc, výmeny mostov a premiestňovania ťažobných zariadení v každej významnej priemyselnej ekonomike.

Tri základné kategórie prívesov používaných v ťažkej preprave sú: konvenčné ťahané prívesy (ťahané hlavným ťahačom v pevných spojovacích bodoch), prívesy s hydraulickou plošinou (s individuálne ovládanými hydraulickými odpruženými nápravami, ktoré vyrovnávajú náklad bez ohľadu na povrch vozovky) a samohybné modulárne prepravníky (SPMT), ktoré integrujú svoj vlastný pohon a riadenie do modulárnej platformy, ktorá môže fungovať nezávisle od externého ťahača. Každý typ slúži iným charakteristikám zaťaženia, podmienkam prístupu na miesto a prevádzkovým požiadavkám a nesprávna voľba medzi nimi má za následok buď nebezpečnú prepravu, alebo značné nadmerné výdavky na kapacitu, ktorá nie je potrebná pre danú úlohu.

Pre kupujúcich, projektových manažérov a logistických inžinierov na Blízkom východe a vo svete je pochopenie špecifických výkonových parametrov hydraulických nápravových návesov, ako sú série KTG-3, KTG-4, KTG-5 a KTG-6, nevyhnutné pre správnu špecifikáciu vybavenia pri zmluvách o ťažkej nákladnej doprave, kde hmotnosť nákladu, nápravové zaťaženie a klasifikácia ciest určujú zákonné aj praktické limity toho, čo možno prepravovať na verejnej a súkromnej infraštruktúre.

Aké sú tri typy prívesov: Klasifikačný rámec pre ťažkú dopravu

Pochopenie toho, aké sú tri typy prívesov v kontexte ťažkej a špecializovanej dopravy, poskytuje základný rámec pre výber vybavenia. Odvetvová kategorizácia rozlišuje prívesy predovšetkým podľa konštrukčného riešenia, systému odpruženia a podľa toho, či vyžadujú externý hnací motor na pohon.

Typ 1: Konvenčné prívesy na ťažkú dopravu

Konvenčné konštrukcie ťažkých prívesov zahŕňajú nízkopodlažné (lowboy) prívesy, prívesy so stupňovitým rámom a rozťahovacie prívesy, ktoré sú vpredu ťahané ťažkým ťahačom. Ide o celosvetovo najpoužívanejšie ťažké prepravné platformy z dôvodu ich nižších nákladov v porovnaní s hydraulickými a samohybnými alternatívami, ich kompatibility so štandardnými ťahačmi a ich dostupnosti z veľkej globálnej výrobnej základne.

Bežné prívesy s podvalníkom sú dostupné v konfiguráciách náprav od 2 do 10 radov náprav, s menovitým zaťažením od 50 ton do viac ako 200 ton v závislosti od počtu náprav, rozstupu náprav a konštrukcie nosníkov. Maximálne zákonné zaťaženie nápravy vo väčšine krajín sa pohybuje od 8 do 13 ton na nápravu pre štandardné prívesy, čo znamená, že 4-nápravový podvalník so 4 tonami na zaťaženie plošiny nápravy rozdeľuje hmotnosť na 8 bodov nápravy a môže dosiahnuť celkové užitočné zaťaženie približne 32 až 52 ton v závislosti od národných predpisov. Pre väčšie zaťaženie sa pridávajú ďalšie línie náprav, aby sa zvýšil počet kontaktných bodov náprav a znížilo zaťaženie na nápravu na zákonom prípustnú úroveň.

Typ 2: Hydraulické plošinové prívesy s individuálne ovládanými nápravami

Prívesy s hydraulickou plošinou, tiež známe ako prívesy s hydraulickou nápravou alebo plošiny typu SPMT, keď sú vybavené riadením, ale nie pohonom, používajú samostatne hydraulicky ovládané valce odpruženia v každej polohe nápravy. Hydraulické odpruženie plní dve dôležité funkcie súčasne: aktívne vyrovnáva nákladnú plošinu bez ohľadu na nerovnosti povrchu vozovky a umožňuje operátorovi spustiť celú palubu, aby sa uľahčilo nakladanie a vykladanie bez vonkajšieho zdvíhacieho zariadenia.

Hydraulické nápravové návesy série KTG (KTG-3, KTG-4, KTG-5, KTG-6) predstavujú účelovú produktovú radu v rámci tejto kategórie, ktorá ponúka 3 až 6 nápravových radov v štandardizovanom modulárnom formáte, ktorý umožňuje spájanie viacerých jednotiek vedľa seba alebo v tandeme, aby sa dosiahli špecifické rozmery platformy a počet náprav požadovaných pre náklad, ktorý máte k dispozícii. Táto modularita je definujúcou komerčnou výhodou hydraulických plošinových prívesov oproti konvenčným podvalníkom s pevnou konfiguráciou pre zmluvy o ťažkej priemyselnej preprave, kde sa náklad medzi jednotlivými ťahmi výrazne líši.

Typ 3: Modulárny transportér s vlastným pohonom (SPMT)

Samohybný modulárny transportér je technologicky najpokročilejšia a prevádzkovo flexibilná kategória v ťažkej doprave. Samohybný modulárny transportér SPMT integruje hydraulickú plošinu, riadenie jednotlivých náprav a palubnú hnaciu jednotku (buď dieselovú alebo elektrickú) do modulárnej platformy, ktorá sa môže pohybovať v akomkoľvek smere, otáčať sa na mieste a prechádzať terénom, ktorý by bol pre kombinácie ťahača a prívesu neprístupný. Označenie modulárneho prívesu s vlastným pohonom zdôrazňuje schopnosť prívesu pracovať bez externého hlavného ťahača, čo je rozhodujúce pri aplikáciách, ako sú presuny v suchom doku v lodeniciach, obraty priemyselných závodov a mostné inštalácie, kde nie je možný prístup ťahača na cestu.

Moderný modulárny transportér SPMT s vlastným pohonom dokáže prepraviť užitočné zaťaženie od 100 do viac ako 100 000 ton, keď sú viaceré moduly elektronicky synchronizované a naložené v konfigurácii siete, vďaka čomu je SPMT jediným životaschopným dopravným riešením pre kompletné moduly platforiem pri stavbe ropy a zemného plynu na mori, veľkých reaktorových nádobách rafinérií a inštalácii mostných nosníkov v mestských prostrediach, kde všetka okolitá dopravná infraštruktúra zostáva v prevádzke v mestách.

Modulárny transportér s vlastným pohonom: Ako funguje technológia SPMT

Modulárny transportér s vlastným pohonom kombinuje štyri inžinierske systémy do jednej integrovanej jednotky: štrukturálny rám plošiny, hydraulický systém zavesenia a riadenia, systém výkonu a pohonu a elektronický riadiaci a synchronizačný systém. Každý systém musí fungovať správne a v koordinácii so všetkými ostatnými systémami, aby SPMT fungoval bezpečne pri extrémnom zaťažení, na ktoré je navrhnutý.

Štrukturálna paluba a modulárna architektúra

Samohybná modulárna transportná plošina spmt je skonštruovaná z vysoko pevnej ocele v mriežkovej konštrukcii, ktorá rozdeľuje zaťaženie na všetky polohy náprav súčasne. Modulárny dizajn umožňuje jednotlivé jednotky SPMT štandardnej šírky (zvyčajne 2,43 m na modul) spájať vedľa seba, aby sa vytvorili plošiny so šírkou 2,43 m, 4,86 ​​m, 7,29 m alebo väčšou, a spájať ich koncami, aby sa vytvorili plošiny akejkoľvek praktickej dĺžky. Jeden modul SPMT zvyčajne poskytuje 4 až 8 línií náprav v smere jazdy a moduly sú kombinované tak, aby zodpovedali pôdorysu a hmotnosti konkrétneho nákladu.

Konštrukčná oceľ používaná v konštrukcii modulárneho prívesu s vlastným pohonom je typicky vysoko ťažná oceľ s minimálnou medzou klzu 690 MPa (100 000 psi), ktorá poskytuje pomer pevnosti a hmotnosti potrebný na prepravu maximálneho zaťaženia pri udržiavaní výšky paluby na čo najnižšej možnej úrovni, aby sa minimalizovala kombinovaná výška paluby a nákladu pre obmedzenie svetlej výšky nad mostom a nad hlavou.

Hydraulický systém odpruženia a riadenia

Každá pozícia nápravy v samohybnom modulárnom transportéri SPMT je vybavená nezávisle ovládaným hydraulickým valcom, ktorý zavesuje plošinu nad nápravu. Hydraulický systém spája všetky valce do spoločného potrubia s individuálnymi regulačnými ventilmi, čo umožňuje:

• Aktívne vyrovnávanie paluby: Keď SPMT prechádza nerovným terénom, jednotlivé valce sa vysúvajú alebo zasúvajú, aby udržali palubu vo vodorovnej polohe a chránili citlivý náklad pred nakláňaním, posúvaním a zaťažením konštrukcie z nerovnomernej podpory. Tolerancia úrovne je zvyčajne plus alebo mínus 0,5 až 1,0 stupňa od horizontály.
• Výškové nastavenie: Plošinu je možné spustiť na úroveň zeme kvôli prenášaniu nákladu a zdvihnúť do cestovnej výšky počas prepravy. Vertikálny rozsah zdvihu je zvyčajne 300 až 600 mm v závislosti od modelu SPMT.
• 360-stupňové riadenie nápravy: Každá náprava môže byť riadená nezávisle, čo umožňuje SPMT jazdiť v akomkoľvek smere, otáčať sa s minimálnym polomerom a vykonávať krabie riadenie (pohyb do strán) bez otáčania plošiny. Toto je schopnosť, vďaka ktorej je SPMT jedinečne vhodný pre obmedzené priemyselné lokality.

Systém napájania a pohonu

Pohonnou jednotkou samohybného modulárneho transportéra SPMT je zvyčajne dieselový motor (alebo v novších modeloch s elektrickým pohonom batéria alebo zdroj energie z palivových článkov), ktorý poháňa hydraulické čerpadlá zásobujúce valce odpruženia aj motory pohonu kolies. Hnacie motory v každej polohe kolies nápravy zabezpečujú pohon a brzdenie, pričom elektronický riadiaci systém riadi rozdelenie krútiaceho momentu na všetky poháňané kolesá, aby sa zabránilo preklzávaniu kolies pri extrémnom zaťažení.

Moderné samohybné modulárne transportéry SPMT dosahujú cestovnú rýchlosť 1 až 8 km/h v závislosti od hmotnosti nákladu, terénu a geometrie trasy, čo sa môže zdať v absolútnom vyjadrení pomalé, ale vzhľadom na rozsah a hodnotu prepravovaného nákladu je vhodné. Modul plošiny na mori s hmotnosťou 5 000 ton, ktorý sa pohybuje rýchlosťou 3 km/h, nesie kinetickú energiu ekvivalentnú plne naloženému nákladnému vlaku pri traťovej rýchlosti a riadené nízke rýchlosti dopravy SPMT sú skôr bezpečnostným parametrom než obmedzením výkonu.

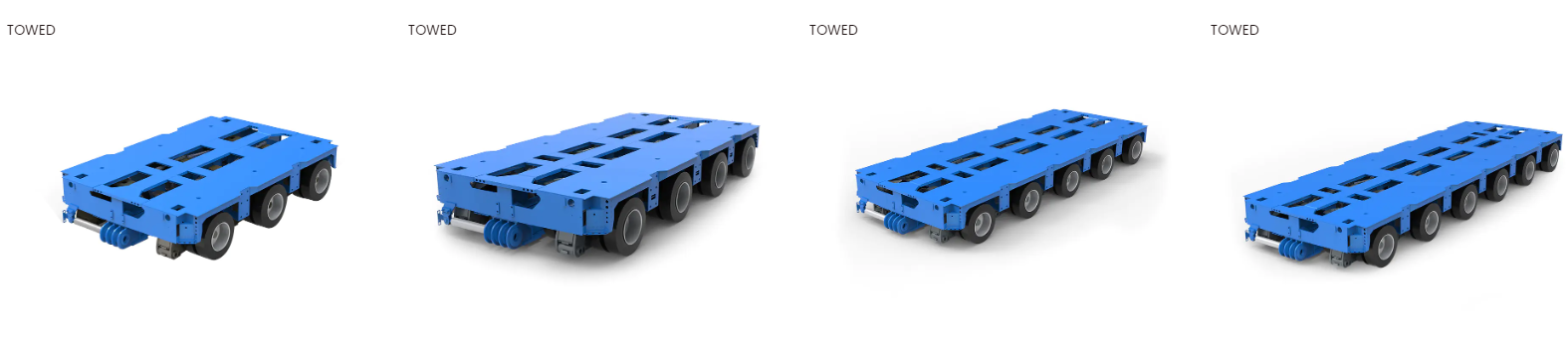

Hydraulické prívesy na nápravu KTG: Kompletný sprievodca špecifikáciami

Hydraulické nápravové návesy série KTG predstavujú produktový rad navrhnutý pre sektor ťažkej priemyselnej dopravy so štyrmi štandardnými konfiguráciami zodpovedajúcimi 3, 4, 5 a 6 nápravovým líniám na prívesnú jednotku. Každá konfigurácia KTG ponúka rôznu nosnosť, dĺžku paluby a profil rozloženia zaťaženia na nápravu, vďaka čomu je séria použiteľná pre širokú škálu scenárov ťažkej prepravy od veľkých transformátorov a tlakových nádob až po moduly zariadení na mori a prístavné stroje.

Hydraulický náves KTG-3 s 3 nápravami: Špecifikácie a aplikácie

The KTG-3 hydraulický nápravový príves s 3 nápravami je najkompaktnejšia konfigurácia v sérii KTG, ktorá poskytuje platformu vhodnú pre náklad, ktorý sa zmestí do 3-nápravového pôdorysu a vyžaduje hydraulické odpruženie na ochranu nákladu alebo schopnosť vyrovnávania paluby, ktorú bežné prívesy nedokážu poskytnúť.

• Konfigurácia nápravy: 3 rady hydraulických náprav s 2 alebo 4 kolesami na líniu nápravy v závislosti od konfigurácie, poskytujúce celkovo 6 až 12 kontaktných bodov kolies.
• Kapacita nosnosti: Typické celkové užitočné zaťaženie platformy 60 až 90 ton, v závislosti od špecifikácií pneumatík a stavu vozovky.
• Rozmery paluby: Štandardná šírka plošiny 2,43 až 3,0 m, dĺžka plošiny zodpovedajúca dĺžke 3-nápravového modulu.
• Zdvih hydraulického odpruženia: Rozsah vertikálneho nastavenia 300 až 500 mm pre optimalizáciu nakladania a prepravnej výšky.
• Najlepšie aplikácie: Transformátory, malé tlakové nádoby, priemyselné stroje, generátorové agregáty a vojenská technika prepravujú tam, kde sú náklady v rámci 3-nápravového kapacitného rozsahu.

Hydraulický náves KTG-4 so 4 nápravami: Špecifikácie a aplikácie

The KTG-4 hydraulický nápravový príves so 4 nápravami pridáva jednu nápravovú líniu k platforme KTG-3, proporcionálne zvyšuje nosnosť a rozdeľuje zaťaženie cez dlhšiu kontaktnú zónu, čo znižuje bodové zaťaženie na citlivých povrchoch vozoviek a mostných konštrukciách.

• Konfigurácia nápravy: 4 rady hydraulických náprav, ktoré poskytujú celkovo 8 až 16 kontaktných bodov kolies.
• Kapacita nosnosti: Typicky 80 až 120 ton celkového užitočného zaťaženia platformy pre štandardné konfigurácie cestnej dopravy.
• Zaťaženie nápravy na riadok: Približne 20 až 30 ton na líniu nápravy v závislosti od celkového užitočného zaťaženia v rámci povolených limitov pre povolenia na ťažkú dopravu vo väčšine jurisdikcií na Blízkom východe.
• Najlepšie aplikácie: Stredne výkonné transformátory (rozsah 50 až 100 ton), petrochemické nádoby, stavebné stroje (veľké rýpadlá, žeriavy bez výložníka) a stroje na manipuláciu s prístavmi.
• Schopnosť spojenia: KTG-4 je možné spojiť s ďalšími modulmi KTG v tandeme alebo vedľa seba, aby sa vytvorili väčšie platformy pre záťaže presahujúce kapacitu jednej jednotky.

Hydraulický náves KTG-5 s 5 nápravami: Špecifikácie a aplikácie

The KTG-5 hydraulický nápravový náves s 5 nápravami poskytuje strednú kapacitu v sérii KTG, čím ponúka výrazné zvýšenie užitočného zaťaženia oproti konfigurácii so 4 nápravami, pričom zostáva v rámci prevádzkových obmedzení väčšiny prieskumov trás ťažkej dopravy pre infraštruktúrne a energetické projekty na Strednom východe a na celom svete.

• Konfigurácia nápravy: 5 radov hydraulických náprav, ktoré poskytujú 10 až 20 kontaktných bodov kolies.
• Kapacita nosnosti: Typicky 100 až 160 ton celkového užitočného zaťaženia platformy.
• Celková hmotnosť vozidla: Celková celková hmotnosť jazdnej súpravy (GCVW) s tažným ťahačom a prívesom dosahuje 180 až 250 ton, čo si vo väčšine jurisdikcií vyžaduje špeciálne povolenia na prepravu a často spevnenie trasy alebo sprievod.
• Presnosť vyrovnania paluby: Hydraulické ovládanie udržuje úroveň paluby v rozmedzí plus alebo mínus 0,5 stupňa na všetkých 5 pozíciách náprav, čím chráni citlivý náklad, ako sú transformátory a presné priemyselné zariadenia, pred štrukturálnym alebo elektrickým poškodením spôsobeným naklonením.
• Najlepšie aplikácie: Veľké výkonové transformátory (rozsah 100 až 150 ton), ťažké reaktorové nádoby, mostné nosníky, súčasti modulov na mori a premiestňovanie banských zariadení.

Hydraulický náves KTG-6 so 6 nápravami: Špecifikácie a aplikácie

The Príves KTG-6 s hydraulickými nápravami so 6 nápravami je najvýkonnejšia konfigurácia jednej jednotky v sérii KTG, ktorá poskytuje maximálny počet náprav a užitočné zaťaženie radu v module štandardného formátu. 6-nápravová konfigurácia je vhodná pre najťažšie jednozdvihové bremená v rozsahu 150 až 200 ton, ktoré sa musia prepravovať po cestnej infraštruktúre bez toho, aby vyžadovali úplné možnosti modulárneho transportéra s vlastným pohonom SPMT.

• Konfigurácia nápravy: 6 radov hydraulických náprav, ktoré poskytujú 12 až 24 kontaktných bodov kolies v závislosti od konfigurácie dvojitej pneumatiky alebo superjednoduchej pneumatiky.
• Kapacita nosnosti: Typicky 150 až 250 ton celkového užitočného zaťaženia platformy pre štandardnú konfiguráciu.
• Manažment zaťaženia nápravy: 6-nápravová konfigurácia umožňuje hydraulickému systému vyrovnávať zaťaženie na všetkých nápravách, čím sa kompenzuje asymetrické zaťaženie nákladu, ktoré by inak spôsobilo preťaženie jednotlivých náprav konvenčných prívesov s pevným odpružením.
• Spojka viacerých jednotiek: Viaceré jednotky KTG-6 môžu byť spojené v tandeme, aby sa vytvorili predĺžené plošiny pre veľmi dlhé náklady, ako sú mostné nosníky, veže veterných turbín a časti potrubí s dĺžkou presahujúcou 50 metrov.
• Najlepšie aplikácie: Extra veľké transformátory a reaktory nad 150 ton, moduly ťažkého priemyslu, komponenty ropných a plynových elektrární, pobrežná logistika v prístavných prostrediach a veľké prvky civilnej infraštruktúry.

Porovnávacia tabuľka série KTG

Stredný východ ťažký prepravca: Požiadavky trhu a prevádzkové podmienky

The Ťažký prepravník na Blízkom východe trh má jedinečné vlastnosti, ktoré sú poháňané rozsahom programov rozvoja energetiky, petrochémie a infraštruktúry v regióne. Saudská Arábia, Spojené arabské emiráty, Katar, Kuvajt, Omán a Bahrajn spoločne predstavujú jednu z najvyšších koncentrácií dopytu po ťažkej nákladnej doprave na obyvateľa v akomkoľvek regióne na celom svete, ktorá je poháňaná prebiehajúcou výstavbou megaprojektov naprieč rozširovaním rafinérií, rozvojom zariadení LNG, modernizáciou výroby energie a programami mestskej infraštruktúry výnimočného rozsahu.

Faktory, ktoré definujú požiadavky na ťažkú nákladnú dopravu na Blízkom východe

• Extrémne teploty okolia: Okolité teploty v oblasti Perzského zálivu v letných mesiacoch pravidelne prekračujú 45 stupňov Celzia, čo výrazne ovplyvňuje viskozitu hydraulického oleja, hromadenie tepla v pneumatikách a požiadavky na chladenie motora pri prevádzke ťažkých prepravcov na Blízkom východe. Hydraulické systémy pre použitie v ťažkých prepravcoch na Blízkom východe musia byť špecifikované so syntetickými vysokoteplotnými hydraulickými olejmi a nadrozmernými chladiacimi systémami, ktoré udržujú prevádzkovú viskozitu v rámci špecifikácie pri okolitých podmienkach od 45 do 50 stupňov. Štandardné hydraulické oleje dimenzované na európske teploty okolia sa riedia nad svoj efektívny rozsah viskozity v letných podmienkach v Perzskom zálive, čo spôsobuje znížený hydraulický tlak a potenciálne katastrofickú stratu kontroly zaťaženia.
• Ochrana proti vniknutiu piesku a prachu: Vetrom naviate častice piesku v prostredí púšte v Perzskom zálive sú mimoriadne jemné a abrazívne, prenikajú neutesnenými ložiskami, hydraulickými spojmi a elektrickými systémami rýchlosťou, s ktorou by sa pri operáciách s miernym podnebím nestretli. Špecifikácie Middle East Heavy Duty Transporter musia zahŕňať elektrické kryty IP65 alebo vyššie, utesnené hydraulické spoje a utesnené bezúdržbové ložiská na všetkých otočných bodoch nápravy. Nechránené konvenčné usporiadanie ložísk vyžaduje časté výmenné intervaly merané v mesiacoch a nie v rokoch v prostredí s vysokou prašnosťou v Perzskom zálive.
• Rozdiel v kvalite cesty: Trasy ťažkej nákladnej dopravy na Blízkom východe siahajú od prémiových viacprúdových diaľnic s vynikajúcou kvalitou vozovky až po nespevnené priemyselné prístupové cesty, spevnené plochy prístavných terminálov a úseky púštnych tratí spájajúcich staveniská s najbližšou verejnou cestou. Hydraulické odpruženie prívesov série KTG a platforiem SPMT je v tomto prevádzkovom prostredí obzvlášť cenné, pretože aktívne kompenzuje nerovnosti povrchu, ktoré by na konvenčných prívesoch s pevným odpružením vytvárali nebezpečné dynamické zaťaženie.
• Veľký dopyt po preprave jedným výťahom: Sektor ropy a zemného plynu na Blízkom východe generuje stály dopyt po preprave najväčšieho ťažkého nákladu na svete: plášťové konštrukcie na mori, moduly FPSO, nádoby reaktorov rafinérií s hmotnosťou presahujúcou 500 ton a zariadenia na výrobu energie vrátane veľkých plynových turbín a ich pridružených transformátorov. Táto požiadavka vedie k výberu veľkoformátových konfigurácií KTG-6 a platforiem SPMT pre projekty, kde jednotlivé výťahy presahujú 200 ton.
• Logistika z prístavu na miesto: Mnoho ťažkých nákladov prichádzajúcich na Blízky východ prichádza cez hlavné prístavy vrátane Jebel Ali (SAE), prístavu kráľa Abdula Azíza v Dammame (Saudská Arábia), prístavu Sohar (Omán) a prístavu Hamad (Katar). Logistický reťazec ťažkých záťahov od vykládky v prístave po miesto projektu často zahŕňa operácie SPMT v prostredí prístavu (kde je obmedzený prístup na cestu) a konvenčnú cestnú dopravu s prívesmi na platforme KTG na cestnej časti cesty.

Blízkovýchodný náves: štandardná komerčná dopravná chrbtica

Trh s návesmi na Blízkom východe zahŕňa celý rad štandardných komerčných nákladných návesov od štandardných valníkov a plachtových zhrňovačov až po špecializované podvalníky a jednotky s reguláciou teploty, ktoré tvoria chrbticu regionálnej logistickej infraštruktúry. Hoci segment návesov na Blízkom východe nie je klasifikovaný ako vybavenie ťažkých nákladných vozidiel, je prevádzkovo prepojený s ťažkou nákladnou dopravou, pretože štandardné návesy často zvládajú predbežné umiestnenie komponentov, príslušenstva a podporných zariadení pre veľké projekty ťažkej nákladnej dopravy.

Harmonizované predpisy Rady pre spoluprácu v Perzskom zálive (GCC) pre vozidlá a prepravu stanovujú maximálnu povolenú celkovú hmotnosť jazdnej súpravy (GCVW) na 65 ton pre štandardne povolené konfigurácie vo väčšine členských štátov, pričom pre každú kombináciu prekračujúcu tento limit sú potrebné špeciálne povolenia. Táto hranica je komerčnou hranicou medzi štandardnými prevádzkami návesov na Blízkom východe a ťažkou nákladnou dopravou vyžadujúcou špecializované vybavenie KTG alebo SPMT a zodpovedajúcu inžiniersku analýzu, prieskum trás a žiadosti o povolenia.

Hydraulický príves SPMT vs KTG: Výber správneho vybavenia pre váš projekt

Rozhodovanie medzi samohybným modulárnym transportérom SPMT a prívesom KTG s hydraulickou nápravou pre špecifickú úlohu v oblasti ťažkej prepravy zahŕňa vyhodnotenie piatich kľúčových faktorov projektu: dostupný prístup k ceste a obmedzenia trasy, hmotnosť a geometria nákladu, požiadavky na vstup na miesto a umiestnenie, prepravná vzdialenosť a celkový rozpočet projektu vrátane nákladov na mobilizáciu.

Kedy si vybrať modulárny transportér s vlastným pohonom SPMT

• Prístup na obmedzené miesto, kde nie je možné manévrovať súpravami ťahača a prívesu: Jednotky SPMT dokážu riadiť, otáčať náklad na mieste a prechádzať cez medzery, ktoré konvenčné kombinácie prívesu a ťahača nedokážu zvládnuť. Nakladanie do suchého doku v lodeniciach, umiestnenie modulov na pobrežných vrchných stranách a umiestnenie zariadení v prevádzkovo aktívnych priemyselných zariadeniach, to všetko zvyčajne vyžaduje schopnosť SPMT.
• Náklad nad 500 ton jedným zdvihom: Zatiaľ čo návesy KTG spojené vo veľkých konfiguráciách môžu teoreticky zvládnuť veľmi vysoké celkové zaťaženie, prevádzkové riadenie veľmi veľkých viacjednotkových usporiadaní KTG s jedným ťahačom sa stáva prakticky zložitým nad približne 500 tonami. Nad touto hmotnosťou poskytujú platformy SPMT s integrovaným pohonom na každej pozícii modulu lepšie ovládateľné riadenie zaťaženia a presnejšie polohovacie schopnosti.
• Presun medzi plávajúcimi a pevnými konštrukciami (zaťaženie/vyloženie): Samonivelačná schopnosť hydraulického odpruženia SPMT v kombinácii s vlastným pohonom robí zo SPMT štandardný nástroj pre operácie nakladania a vykladania medzi plavidlami a prístavnými štruktúrami, kde zmeny prílivu a odlivu a pohyb plavidiel vyžadujú nepretržité nastavenie výšky paluby počas procesu presunu.

Kedy si vybrať príves KTG s hydraulickou nápravou

• Cestná doprava na vzdialenosti nad 5 km: Samohybné modulárne transportéry SPMT sa pohybujú rýchlosťou 1 až 8 km/h a nie sú vhodné na cestné presuny na veľké vzdialenosti. Hydraulické nápravové návesy KTG ťahané hlavným ťahačom sa môžu pohybovať cestnými rýchlosťami vhodnými pre podmienky povolenia, zvyčajne 15 až 40 km/h pri ťažkých ťahoch, čo z nich robí správnu voľbu pre prepravu medzi prístavmi, železničnými terminálmi a projektovými miestami na zmysluplné cestné vzdialenosti.
• Náklad 60 až 250 ton vyžadujúci cestnú prepravu: Série KTG-3 až KTG-6 pokrývajú rozsah 60 až 250 ton s jednou jednotkou s príslušným hydraulickým odpružením a modulárnou možnosťou rozšírenia pri výrazne nižších nákladoch na mobilizáciu zariadenia ako platformy SPMT pre aplikácie v cestnej doprave v rámci tohto hmotnostného rozsahu.
• Projekty s vysokou frekvenciou prepravy a miernou hmotnosťou na jeden ťah: Pre opakujúcu sa prepravu priemyselného vybavenia s hmotnosťou 80 až 150 ton na presun (ako sú pravidelné obraty závodu, presuny ťažobných zariadení alebo opakované výmeny výkonového transformátora) predstavuje príves KTG-4 alebo KTG-5 nákladovo najefektívnejšie riešenie, pretože jeho nižšie denné prevádzkové náklady v porovnaní s prenájmom SPMT sa priaznivejšie amortizujú pri viacerých presunoch.

SPMT vs KTG: Porovnanie rozhodovacích kritérií

Prieskum trasy, povolenia a štrukturálne inžinierstvo pre prepravu ťažkých prívesov

Každý pohyb ťažkej nákladnej dopravy zahŕňajúci a Ťažký príves nad zákonné limity celkovej hmotnosti vozidla si vyžaduje štruktúrovaný predprepravný inžiniersky proces zahŕňajúci prieskum trasy, žiadosti o povolenia av niektorých prípadoch aj dočasné spevnenie mostov, priepustov a povrchov ciest pozdĺž navrhovanej trasy. Tento proces nie je byrokratickou réžiou, ale skutočnou požiadavkou riadenia bezpečnosti a zodpovednosti: preťažený most, ktorý zlyhá pod 200-tonovým nákladom, prináša následky, ktoré úplne nepokryje žiadna dopravná poistka.

Požiadavky na prieskum trás pre dopravu KTG a SPMT

Prieskum trasy pre ťažkú nákladnú dopravu pomocou zariadenia KTG alebo SPMT musí zdokumentovať a posúdiť:

• Kapacita mosta: Každý most na navrhovanej trase sa musí posúdiť z hľadiska kompatibility s navrhovanou celkovou hmotnosťou jazdnej súpravy a konfiguráciou nápravového zaťaženia. Ako vstupy sú potrebné pôvodné konštrukčné výkresy, správy o kontrole aktuálneho stavu konštrukcie a história dopravného zaťaženia. Pre trasy na Blízkom východe bolo veľa mostov pôvodne navrhnutých podľa európskych alebo amerických noriem pre zaťaženie diaľnic zo 70. a 80. rokov 20. storočia a ich skutočná zostávajúca kapacita pri špecifických konfiguráciách ťažkých nákladných vozidiel si vyžaduje nezávislú analýzu konštrukcie.
• Svetlá výška: Všetky nadzemné prekážky vrátane elektrického vedenia, telekomunikačných káblov, podhľadov mostov a mostových brán musia byť identifikované a ich voľný priestor overený vzhľadom na prepravnú výšku nákladu a paluby prívesu. Pre transformátory a reaktorové nádoby s výškou nad 5 metrov na palube môžu nadzemné elektrické vedenia s napätím 11 kV a 33 kV vyžadovať dočasné vypnutie napájania a fyzické zdvihnutie predtým, ako bude možné pokračovať v preprave.
• Šírka cesty a polomer otáčania: Musí byť vypočítaná a fyzicky overená dráha jazdy jazdnej súpravy pre ťažký náklad počas zákrut, aby zapadla do dostupnej šírky cesty, najmä na križovatkách, kruhových objazdoch a zákrutách. Kombinácie prívesov KTG s hydraulickým zadným riadením (bežné pri konfiguráciách KTG-5 a KTG-6) zmenšujú dráhu pohybu tým, že počas zákrut nasmerujú skupiny zadnej nápravy v opačnom smere ako hlavný ťahač.
• Stav vozovky a nosnosť: Mäkké alebo poškodené povrchy vozoviek môžu vyžadovať dočasné jazdné pásy z oceľového plechu, zlepšenie terénu alebo odchýlku trasy, aby sa predišlo trvalému poškodeniu vozovky a aby sa zabránilo strate stability vozidla na mäkkom podklade. Toto je obzvlášť dôležité pre prístupové cesty na Blízkom východe cez nedávno upravený púštny terén.

Často kladené otázky

1. Čo je to ťažký príves a ako sa líši od štandardného komerčného prívesu?

Heavy Duty Trailer je prepravná platforma navrhnutá špeciálne pre náklady presahujúce nosnosť štandardných komerčných nákladných prívesov, typicky nad 40 ton užitočného zaťaženia, so špecializovanými štrukturálnymi, závesnými a riadiacimi systémami pre bezpečnú prepravu nadrozmerného, ​​nadhmotného alebo štrukturálne citlivého nákladu. Štandardné komerčné prívesy (valníky, plachty, chladiarenské jednotky) sú na väčšine trhov navrhnuté pre zaťaženie do 24 až 28 ton, používajú konvenčné listové pružiny alebo vzduchové odpruženie a pripájajú sa k štandardným ťahačom s točnicou. Ťažké návesy používajú oceľové konštrukcie s vyššou pevnosťou, hydraulické odpruženie, viacnápravové konfigurácie na rozloženie nákladu a často vyžadujú špeciálne povolenia pre každý prepravný pohyb nad zákonné hmotnostné limity.

2. Aké tri typy prívesov sa používajú pri ťažkej nákladnej doprave?

Tri typy návesov v ťažkej nákladnej doprave sú: konvenčné návesy na ťažkú ​​dopravu (nízke, stupňovité a výsuvné ťahané ťahačom v pevných spojovacích bodoch), návesy s hydraulickou plošinou (s individuálne ovládanými nápravami s hydraulickým odpružením vrátane sérií KTG-3, KTG-4, KTG-5 a KTG-6) a samohybné modulárne transportéry (SPMT), ktoré si vyžadujú svoj vlastný pohon a primér, integrujú a integrujú vlastný pohon. Každý typ rieši rôzne kombinácie hmotnosti užitočného zaťaženia, prepravnej vzdialenosti, obmedzení prístupu na miesto a požiadaviek na presnosť polohovania.

3. Ako funguje modulárny transportér s vlastným pohonom?

Samohybný modulárny transportér spmt funguje tak, že integruje nezávisle ovládané hydraulické odpružené valce v každej polohe nápravy (ktoré vyrovnávajú plošinu a prenáša zaťaženie rovnomerne bez ohľadu na terén), jednotlivé hydraulické motory pohonu kolies, ktoré zabezpečujú pohon a brzdenie, 360-stupňové riadenie náprav v každej skupine náprav umožňujúce pohyb v akomkoľvek smere a elektronický synchronizačný systém, ktorý koordinuje všetky hydraulické a hnacie funkcie naprieč viacerými spojenými modulmi. Výsledkom je platforma, ktorá dokáže prepravovať extrémne ťažké náklady s milimetrovou presnosťou a zároveň chráni citlivý náklad pred naklonením alebo nárazovým zaťažením počas prepravy.

4. Čo odlišuje operácie prepravcu ťažkých nákladných vozidiel na Blízkom východe od ťažkej nákladnej dopravy v Európe alebo Severnej Amerike?

Prevádzky prepravcu ťažkých nákladných vozidiel na Blízkom východe sa líšia od ťažkej nákladnej dopravy v miernom podnebí predovšetkým v požiadavkách na extrémne teploty okolia (až do 50 stupňov Celzia okolia, vyžadujúce vysokoteplotné hydraulické oleje a rozšírené chladiace systémy), v požiadavkách na ochranu pred vniknutím piesku a prachu (IP65 alebo vyššie pre všetky elektrické a hydraulické komponenty), vo výnimočnom rozsahu hmotnosti jednotlivého nákladu poháňaného cestným energetickým prístavom v Perzskom zálive v rámci častých prevádzkových plynovodov pre dopravu v sektore energetiky a KMT. logistický reťazec jedného projektu. Zariadenia, ktoré nie sú špecificky nakonfigurované pre podmienky v Perzskom zálive, budú mať pri prevádzke v špičkových letných podmienkach na Blízkom východe predčasné poruchy v hydraulických, elektrických a mechanických systémoch.

5. Aké je maximálne užitočné zaťaženie prívesu KTG-6 s hydraulickou nápravou?

Náves KTG-6 s hydraulickými nápravami so 6 nápravami poskytuje typické maximálne užitočné zaťaženie 150 až 250 ton v štandardnej konfigurácii jednej jednotky v závislosti od špecifikácie pneumatík, nosnosti povrchu vozovky a platných národných alebo regionálnych predpisov o zaťažení nápravy. Keď sú viaceré jednotky KTG-6 spojené v tandeme, celkové užitočné zaťaženie sa zvyšuje úmerne s počtom jednotiek. Pre náklady presahujúce 500 ton je konfigurácia modulárneho transportéra s vlastným pohonom SPMT zvyčajne vhodnejšia z kapacitných aj prevádzkových dôvodov, najmä ak sa vyžaduje presné umiestnenie v mieste určenia.

6. Potrebujem špeciálne povolenie na prevádzku prívesu KTG s hydraulickou nápravou?

Áno, prakticky vo všetkých jurisdikciách na celom svete si každá kombinácia vozidiel, ktorá prekračuje štandardnú zákonnú maximálnu celkovú hmotnosť vozidla (zvyčajne 40 až 65 ton v závislosti od krajiny), vyžaduje pred pohybom po verejných komunikáciách špeciálne povolenie na prepravu. Pre prívesy KTG v akejkoľvek konfigurácii náprav nad KTG-3, ktoré nesú značné zaťaženie, sa na väčšine trhov budú vyžadovať povolenia. Proces povolenia zvyčajne vyžaduje predloženie špecifikácií vozidla, dokumentácie o prieskume trasy, správ o hodnotení mostov a navrhovaného harmonogramu prepravy so súhlasom príslušného diaľničného a dopravného úradu pred začatím pohybu. V jurisdikciách na Blízkom východe vydáva povolenia ministerstvo dopravy v každej príslušnej krajine.

7. Je možné použiť hydraulický príves KTG namiesto SPMT pre všetky práce v oblasti ťažkej prepravy?

Nie, prívesy KTG s hydraulickými nápravami nemôžu nahradiť samohybné modulárne transportéry SPMT pre všetky aplikácie v oblasti ťažkej nákladnej dopravy. Primárne obmedzenia prívesov KTG v porovnaní s SPMT sú ich požiadavka na externý hnací stroj na pohon (ktorý obmedzuje prístup na stiesnených miestach), ich konvenčná obálka riadenia prívesu (ktorá bráni krabovému riadeniu a rotácii na mieste) a ich nižšie maximálne praktické užitočné zaťaženie pri pohyboch s jedným zdvihom nad približne 500 ton. SPMT sa špecificky vyžaduje pri nakladacích a vykladacích operáciách v prístavoch, pri umiestňovaní stiesnených priemyselných areálov a pri všetkých aplikáciách, kde sa prepravná plošina musí pohybovať v smeroch alebo voľných priestoroch, ktoré nie sú možné pre kombináciu ťahača a návesu.

8. Aký je rozdiel medzi modulárnym transportérom s vlastným pohonom a modulárnym prívesom s vlastným pohonom?

Pojmy modulárny transportér s vlastným pohonom a modulárny príves s vlastným pohonom označujú v podstate rovnakú triedu vybavenia: modulárnu hydraulickú platformu s integrovaným pohonom, ktorá môže fungovať bez externého hlavného ťahača. Termín samohybný modulárny príves (SPMT) zdôrazňuje modulárnu povahu platformy a jej kompatibilitu so štandardnými konvenciami pripojenia prívesu a konfigurácie, zatiaľ čo samohybný modulárny transportér zdôrazňuje kompletnú prepravnú schopnosť platformy vrátane jej pohonných a riadiacich systémov. V komerčnom a technickom používaní sú tieto dva pojmy do značnej miery zameniteľné a pre oba sa dôsledne používa skratka SPMT.

9. Ako je na tom KTG-5 v porovnaní s KTG-6 pre transport transformátorov na Blízkom východe?

Pre prepravu výkonového transformátora na Blízkom východe závisí výber medzi hydraulickým návesom KTG-5 s 5 nápravami a 6 nápravovým hydraulickým návesom KTG-6 od hmotnosti transformátora a limitov nápravového zaťaženia platných pre konkrétnu prepravnú trasu. Transformátory v rozsahu 100 až 150 ton sú zvyčajne v rámci kapacity KTG-5, zatiaľ čo transformátory nad 150 ton vyžadujú kapacitu KTG-6 alebo konfigurácie s tandemovou väzbou. Pre najbežnejšie hmotnosti veľkých sieťových transformátorov v projektoch energetickej infraštruktúry na Blízkom východe, ktoré sa pohybujú od 100 do 250 ton, KTG-5 pokrýva ľahšie jednotky a KTG-6 manipuluje s najťažšími jednotkami, čím tvoria obe základné časti kompletnej flotily blízkovýchodných ťažkých transportérov pre logistiku energetického sektora.

10. Aká konštrukčná oceľ sa používa v ťažkých prívesoch a prečo na tom záleží?

Ťažké návesy vrátane sérií KTG a platforiem SPMT používajú vysokopevnostnú konštrukčnú oceľ s minimálnou medzou klzu typicky v rozmedzí od 460 MPa do 690 MPa (v porovnaní s 235 MPa až 355 MPa pre štandardnú konštrukčnú oceľ v konvenčných prívesoch). Táto vysokopevnostná oceľ umožňuje konštrukcii prívesu uniesť extrémne zaťaženie v rámci hrúbky plošiny a celkovej hmotnosti, ktorá udržuje vlastnú vlastnú hmotnosť prívesu na takej nízkej úrovni, ako je to prakticky dosiahnuteľné, čím sa maximalizuje čisté užitočné zaťaženie, ktoré príves unesie v rámci akéhokoľvek daného limitu celkovej hmotnosti vozidla. Pre operácie na Blízkom východe musia špecifikácie ocele brať do úvahy aj zvýšené prevádzkové teploty, pri ktorých môže u štandardnej konštrukčnej ocele dôjsť k miernemu zníženiu medze klzu pri trvalých teplotách nad 100 stupňov Celzia, ku ktorému môže dôjsť v púštnom prostredí s vysokým okolitým prostredím, keď je oceľová paluba vystavená priamemu slnečnému žiareniu bez nákladu alebo tienenia nad ňou.
